零序电流互感器

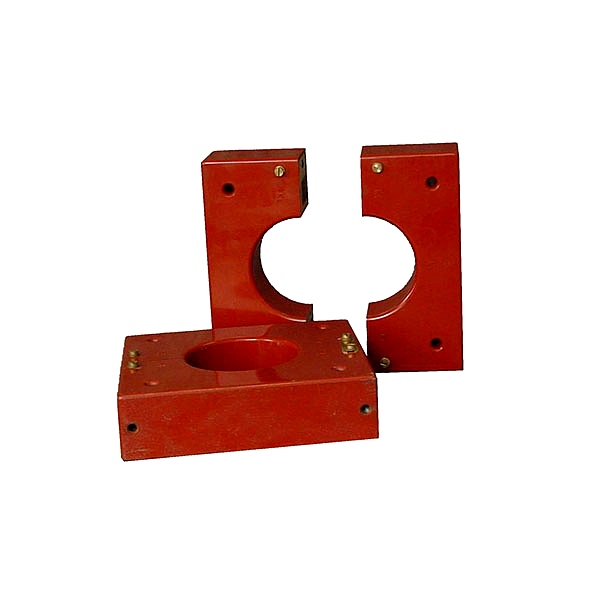

概述
YG- LXK（B）/LJK(B)零序电流互感器是我公司生产的用于电缆出线的零序电流互感器共分两大类：一类用于小电流系统发生单相接地时测量零序电流的，与小电流系统接地微机选线装置配套；另一类属于大电流接地系统（也称为小电阻接地）保护用的零序电流互感器，与保护装置配合使用可起到继电保护作用。各类零序电流互感器均采用ABS工程塑料作外壳（定做例外），环氧树脂浇铸而成。既可为穿缆式，也可为开启式。具有结构合理、外形美观、绝缘性能好、线性度好、灵敏度高、运行可靠、安装方便、测量精度高的特点，是电力系统用于测量的理想产品。应用范围广泛，用户可根据系统的运行方式（中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）选用相适应的零序电流互感器。
技术参数
1、电压：0.38～66kV；
2、电网频率：50Hz；
3、同名端，一次由互感器正面“L1”侧穿入，二次为“K1”；
4、型号及数据，外形尺寸见图表。
使用条件
1、环境温度–10℃～60℃；
2、海拔高度≤1000m (高原使用时特殊定货)；
3、相对湿度≤90％；
4、周围介质无导电尘埃和导电金属或使绝缘损坏的腐蚀性气体、霉菌等。
外形尺寸

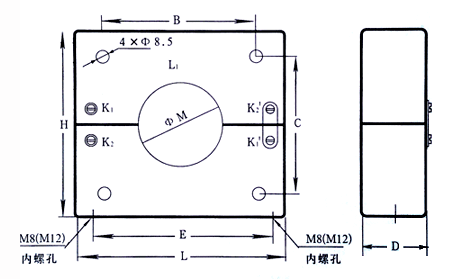

型号：YG_LJK
注：其中孔径为￠M，长为L高为H厚度为D，地脚中心距为E，B、C为四孔间尺寸，￠8.5孔为通孔，可做水平安装用。

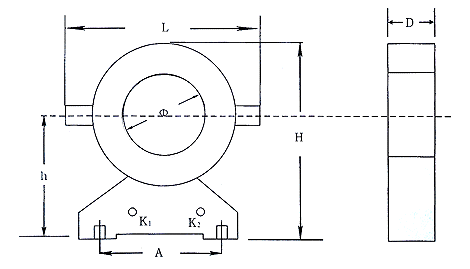

型号：YG-LXK型
注：其中孔径为Ф，长为L高为H厚为D，地脚中心距为A
外形安装尺寸
YG－LJK系列外形安装尺寸
| 外形尺寸 | YG-LJK80 | YG-LJK100 | YG-LJK120 | YG-LJK140 | YG-LJK160 | YG-LJK180 | YG-LJK200 | YG-LJK240 | YG-LJK260 |
| 直径 | 80 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 260 |
| L | 196 | 216 | 236 | 300 | 300 | 300 | 386 | 386 | 386 |
| H | 165 | 187 | 205 | 268 | 268 | 268 | 344 | 344 | 344 |
| D | 49 | 54 | 59 | 81 | 81 | 81 | 82 | 82 | 82 |
| E | 173 | 193 | 213 | 270 | 270 | 270 | 355 | 355 | 355 |
| B | 145 | 158 | 173 | 217 | 217 | 217 | 279 | 279 | 279 |
| C | 124 | 138 | 154 | 179 | 179 | 179 | 238 | 238 | 238 |
| 地脚螺孔 | M8 | M8 | M8 | M12 | M12 | M12 | M12 | M12 | M12 |
YG－LXK系列外形安装尺寸
| 外形尺寸 | YG-LXK40 | YG-LXK60 | YG-LXK80 | YG-LXK100 | YG-LXK120 | YG-LXK160 | YG-LXK180 | YG-LXK200 | YG-LXK300 |
| 直径 | 40 | 60 | 80 | 100 | 120 | 160 | 180 | 200 | 300 |
| L | 115 | 160 | 175 | 205 | 220 | 308 | 308 | 308 | 475 |
| H | 105 | 145 | 163 | 198 | 208 | 300 | 300 | 300 | 460 |
| D | 50 | 57 | 57 | 56.5 | 56 | 82 | 82 | 82 | 70 |
| A | 85 | 90 | 105 | 125 | 140 | 220 | 220 | 220 | 390 |
| H | 62 | 80 | 95 | 115 | 118 | 165 | 165 | 165 | 263 |
| 地脚螺孔 | M6 | M10 | M10 | M10 | M10 | M10 | M10 | M10 | M12 |
YG-LJK系列： 常用变比（特殊变比根据客户要求设计制作）
型号 | 额定电流比(A) | 额定容量(VA) | 准确级 |
YG-LJB80-26(整体式) YG-LJK80-260(开口式) | 40/1，50/1，100/1 | 1 | 10P5 |
50/5 | 2.5 | 10P5 | |
100/5，150/5 | 5 | 10P5 |
YG-LXK系列： 常用变比（特殊变比根据客户要求设计制作）
型号 | 额定电流比(A) | 额定二次负荷(Ω) | 准确级 |
YG-LXB40-300(整体式) YG-LXK40-300(开口式) | 40/1，50/1，75/1， 100/1，150/1，350/5 | 1～3
| 5级 |
现场电缆与互感器规格选择参数
CT规格 | Ф80 | Ф100 | Ф120 | Ф140 | Ф160 | Ф180 | Ф200 | Ф240 | Ф260 | Ф300 |
电缆截面(m㎡) |
3×50及以下 |
3×70 3×95 | 3×120 3×150 3×185 | 2(3×150) 3×240 3×300 | 2(3X185) 2(3×185) 3(3X120)
3X400 | 4(3X120 2(3×240)
3(3X150) | 3(3×185)
5(3X120)
4(3X150) | 3(3×240) 2(3×300) 4(3×185) | 5(3X185) 2(3X400) 3(3X300) | 5(3X240) 3(3X400) 4(3X300) |
CT规格 | Ф320 | Ф340 | Ф360 | Ф400 | ||||||
9(3X185) | 6(3X240) |
订货须知
1、产品型号、内孔直径（mm）；
2、一次零序电流，二次电流（或电流比）；
3、二次负荷容量或负载阻抗；
4、准确级、准确限值系数（如果需要）。
