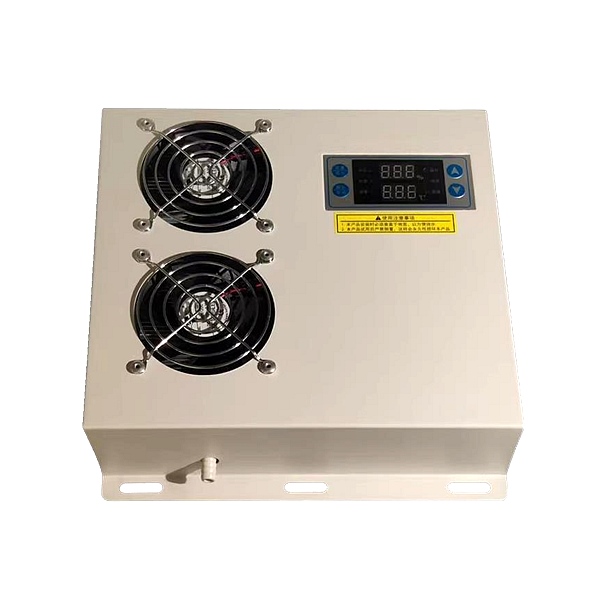

YGDH-200W智能除湿装置

一．装置概述

智能除湿装置是采用半导体制冷除湿方式，主动将密闭空间的潮湿空气在风扇的作用下吸入除湿风道，空气中的水汽经过半导体制冷机构后冷凝成水，再通过导水管排出柜体，可以达到很好的除湿效果。通过减低空气中含水量，使相对湿度和绝对湿度同时下降，几乎不提高温度，不产生温差带来的负面影响，从根本上杜绝或减少了事故的发生，也不会因高温而加速柜内器件及柜体的老化。智能型除湿装置把被动防止凝露方式,改为主动引导凝露，有效的防止柜内设备老化、绝缘强度降低、二次端子击穿、材料霉变及钢结构件锈蚀等安全隐患，保证电网安全运行。

设备内部发生凝露引起爬电、闪络事故，一般发生在以下几种情况：一是地区湿度高，天气温度变化大，开关柜底部湿润，有的电缆沟甚至有积水；二是有的开关柜在地下室，湿度高，柜体内温度特别是接近地面的温度低于环境温度；三是有的设备处于暂时停运状态，电气柜内小环境温度就比四周环境温度低，在其表面就极易形成结露，在这种情况下，一旦送电投运，事故就随之发生。 为保证电网系统的安全运行，电气设备的长寿命、安全有效使用，电力系统对柜内防潮、防凝露提出了更高要求。

二．适用范围

1、GIS控制柜、高低压开关柜、环网柜、户外端子箱、机械控制柜、箱式变电站、干式变电站等电气设备；

2、集成电路，硅晶体，液晶器件，陶瓷器件、阻容元件，有源器件，接插件，SMD器件，CPU，计算机板卡防潮储存；

3、物理化学仪器、实验材料、绝缘材料的防潮管理，化学品、药品、食品、纤维、生物制剂的防潮储存。

三．技术参数

1.湿度范围：20%RH～99%RH

2.湿度精度：±5%RH

3.温度范围：–40℃～125℃

4.温度精度：±1℃

5.显示方式：双排三位数码管

6.显示分辨率：0.1

7.输出接口：无源辅助加热节点

8.防水级别：不防水，适用于室内

9.接口方式： RS485

10.通讯协议： Modbus协议

11.功耗：200W

12.除湿量：＞650ml/日（200W 35℃，相对湿度90%RH工况下）

13.加热功率：50～500W

14.除湿启动值：1%RH～99%RH（出厂默认75%RH）

15.加热启动值：1℃～99℃（出厂默认5℃）

16.外壳材质：钣金 喷塑

17.电源： AC/DC220V

18.尺寸：210×245×68mm

19.重量：5kg

20.导水管：硅胶 1.5m

21.安装方式：壁挂

四．产品特点

1、体积小、重量轻、安装方便快捷；

2、自动运行与手动除湿功能切换、温度启动值和除湿启动值可调；

3、除湿风道主动引凝、排出气体加热降湿，有效达到了对电气柜密闭空间防潮除湿的综合治理；

4、湿度、温度传感器24小时实时采样，超出设定启动值自动引凝

5、湿度、温度设置具有记忆功能，不会因为停开机而消失；

6、采用专用防潮元件，外壳采用钣金喷塑结构，保证在潮湿环境下正常工作；

7、屏蔽隔离技术的运用，符合GB / T17626-2008的3级标准，保证能够在强电磁场下工作；

8、除湿引凝管路，可把引凝后的水排出柜外，同时也可采用储液罐柜外收集。

五．安装指导

1、使用M5螺钉或者5mm的铆钉固定。安装时抽湿装置必须紧贴柜璧竖放，出水口朝下（严禁倒放使用）；

2、保证抽湿装置前面与其他装置间有大于5cm的空间，来保证正面风扇出风口出风。

3、将出水管一端接入抽湿装置的派送口，用卡箍固定，出水管中间保持顺畅，不得缠绕，以方便排水。另一端通向箱体外面。

4、电源接线端子L/N接上AC220V电源即可（见接线图）。

5、加热器为无源输出需另外接电源。

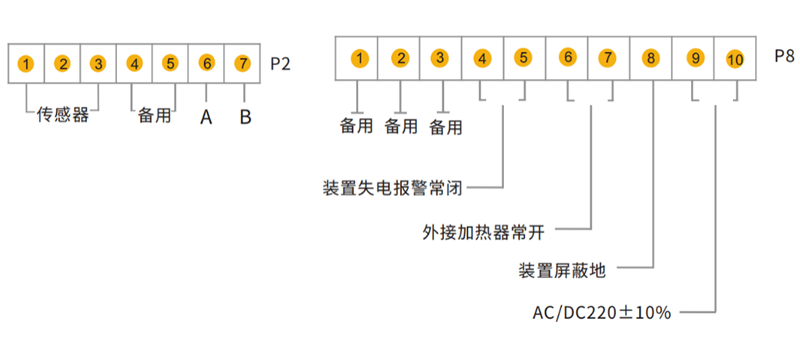

六．接线图

七．工作原理

1.除湿原理

当潮湿空气经风扇吸入后，通过特殊设计的风道流动，先经半导体制冷器降温结露，制冷器的结露在重力作用下滴入引水槽，再由导水管流出柜外。在设定启动值内经过充分循环除湿，使柜内空气湿度降至结露点以下，完成整个防潮引凝加热过程。同时，智能型除湿装置信号采集传感器外置，能实时准确的采集到柜内的真实湿度，保证智能型除湿装置在柜内将要达到凝露条件时提前启动除湿。

2.低温加热功能

当箱体温度低于设定的启动值时，除湿装置启动内部加热器回路（加热器外接，功率可接50～500W）,直到箱体温度升高到设定启动值加5℃时，加热器回路停止工作。

3.RS485通讯功能

当具有RS485通讯功能的除湿装置收到上位机的数据时，分析数据后马上回复数据给上位机，一台上位机最大可连接99台（上位机端推荐在A、B间接一个120欧姆的负载电阻）。

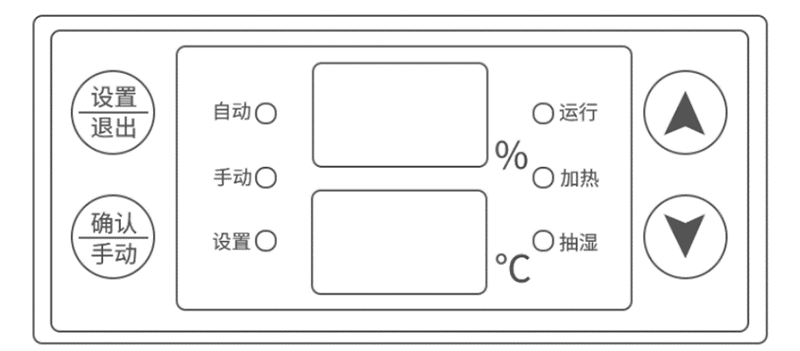

八．显示说明

开机后，除湿装置进入自检状态，自检完成后，上排数码管显示湿度值，下排数码管显示温度值。

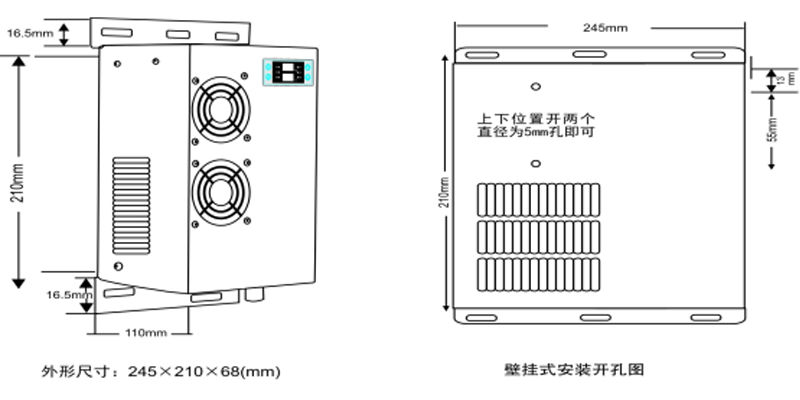

九．安装图

上下孔中心距：228mm

左右孔中心距：195mm

孔：6mm
