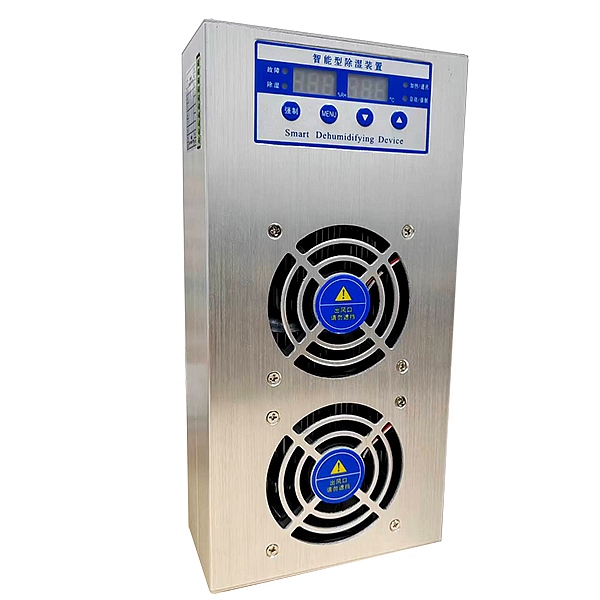

YGDH-150W智能除湿装置

一、概述

配电柜智能除湿装置是采用半导体制冷除湿方式，主动将密闭空间的潮湿空气在风扇的作用下吸入除湿风道，空气中的水汽经过半导体制冷机构后冷凝成水，再通过导水管排出柜体，可以达到很好的除湿效果。通过减低空气中含水量，使相对湿度和绝对湿度同时下降，几乎不提高温度，不产生温差带来的负面影响，从根本上杜绝或减少了事故的发生，也不会因高温而加速柜内器件及柜体的老化。智能型抽湿装置把被动防止凝露方式,改为主动引导凝露，有效的防止柜内设备老化、绝缘强度降低、二次端子击穿、材料霉变及钢结构件锈蚀等安全隐患，保证电网安全运行。

二、应用范围

1.GIS控制柜、高低压控制柜、高低压开关柜、环网柜、户外端子箱、机械控制柜、箱式变电站、干式变电站等电气设备；

2.集成电路，硅晶体，液晶器件，陶瓷器件、阻容元件，有源器件，接插件，SMD器件，CPU，计算机板卡防潮储存；

3.物理化学仪器、实验材料、绝缘材料的防潮管理，化学品、药品、食品、纤维、生物制剂的防潮储存。

三、产品特点

1.体积小、重量轻、安装方便快捷；

2.自动运行与手动除湿功能切换、温度启动值和除湿启动值可调；

3.除湿风道主动引凝、排出气体加热降湿，有效达到了对电气柜密闭空间防潮除湿的综合治理；

4.湿度、温度传感器24小时实时采样，超出设定启动值自动引凝；

5.湿度、温度设置具有记忆功能，不会因为停开机而消失；

6.故障显示功能，可快速查找故障点保证正常运行；

7.采用专用防潮元件，保证在潮湿环境下正常工作；

8.屏蔽隔离技术的运用，符合GB/T17626-2008的3级标准，保证能够在强电磁场下工作；

9.除湿引凝管路，可把引凝后的水排出柜外，同时也可采用储液袋柜外收集。

10.可选配通讯功能，可远程控制/调节运行参数以及故障上报功能。

11.定时启动风扇，形成空气强对流，提升除湿效果。

12.环境温度低于5℃开启内置风扇除霜功能，防止低温结霜，影响装置使用功能和寿命。

13.环境温度低于15℃加热开启(选配加热输出功能)，保障高湿状态下冷凝片有效工作。

14.环境温度高于40℃降温开启(选配排风输出功能)同时配合冷凝片通过增强通风来降低湿度。

15.环境温度低于8℃禁止冷凝片工作，保障冷凝片在有效温差条件下可靠工作。

16.PWM智能控制输出，有效防止工作过程中结霜结冰现象。

17.内部电源监测，工作电源不正常报警提醒。

四、产品性能

• 功    率：150W

• 除 湿 量：900±10 %ml/天(35℃,RH=90%工况下)

• 除湿空间：1～4M3

• 适用柜体：开关柜、中置柜、环网柜、端子箱电柜。

• 运行环境温度：-25℃～65℃

• 运行环境湿度：≤95%RH

• 测量范围：0%RH～99%RH

• 测量精度：±5%RH

• 工作阈值：65%RH(默认)

• 阈值调整：工作阈值可调

• 故障预警：声光预警(选配)

• 排水方式：软管排水

• 安装方式：导轨安装

• 工作电源：AC/DC80V～275V/DC12～48V(备注可选)

• 主机尺寸：见外形尺寸图

五、外形尺寸及安装接线图

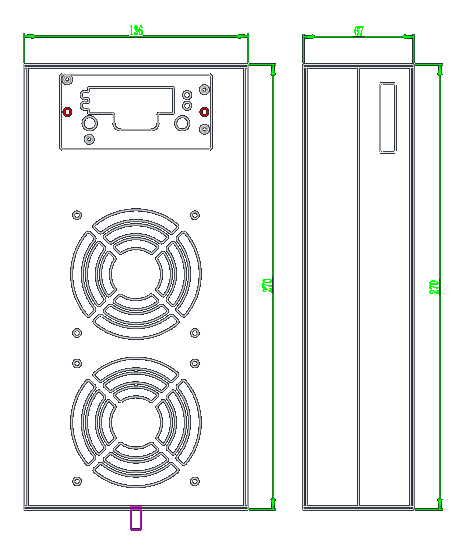

5.1外形尺寸图

智能除湿装置主机外形尺寸为L×W×H。

5.2安装方式

安装采用标准35mm导轨安装，安装注意事项：

1）安装时抽湿装置必须竖放，出水口朝下；保证抽湿装置前面与其他装置间有大于5cm的空间，来保证正面风扇出风口出风。

2）将出水管一端接入抽湿装置的派送口，用卡箍固定，出水管中间保持顺畅，不得缠绕，以方便排水。另一端通向箱体外面。

特别提示：水管严禁盘绕,以免堵塞。
