YGDP-2000S高频电流局放在线监测

一、概述

高压电力设备是电力系统的重要组成部分，随着电力不断的发展，电力电缆、高压电流互感器、高压电压互感器，在运行过程中，会由于内部的杂质、半导体凸起、线圈绝缘下降，电压作用下空间电荷的积累等因素造成的局部电场应力集中，产生局部放电，使电气设备的运行受到影响。因此，通过在线局部放电监测，可以有效地判断设备绝缘的老化情况，这对于电力设备长期稳定运行具有重要意义。

1.1电缆及互感器局放监测拓扑图

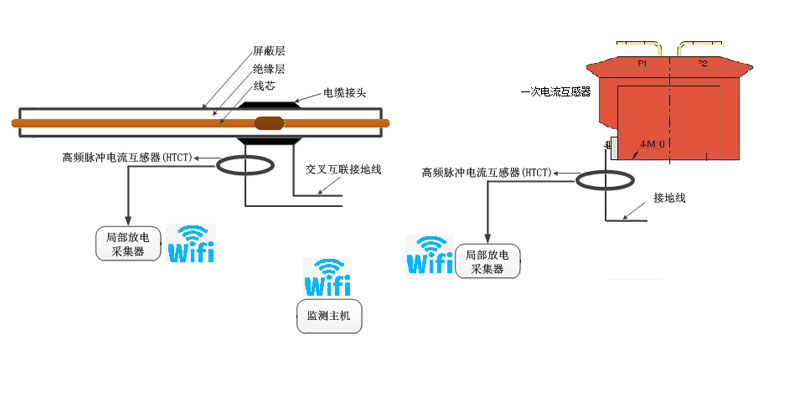

电缆及互感器局放监测拓扑图

1.2 产品功能

高压局部放电在线监测系统适用于6kV至500kV等级设备局部放电在线监测，能实时显示各个高压设备及各段电缆局部放电幅值、频次、确定放电点相对位置，必要时给出报警，并能存储测试谱图、放电趋势，从而及时发现高压设备的绝缘缺陷，并为评估其绝缘水平及老化程度提供判据，为电力设备的检修工作提供依据。

系统最小测量放电幅值：5pC，脉冲电流传感器的频率范围为0.3M-100MHz。

系统采用模拟滤波 、脉冲分组、周期脉冲剔除、设置动态阈值、开相位窗口等综合抗干扰措施，使测试数据真实可靠。

1.3 产品特点及优势

• 基于脉冲电流法（IEC60270标准）的局部放电监测技术，可检测5pC以上局放信号。

• 带通滤波技术与噪声识别及剔除算法联合运用，可有效识别局放信号。

• 可以检测出本次最大放电量，统计每次测量的最大值、平均值。

• 测量系统可以监测电缆的放电幅值、次数等参数；能显示放电趋势图、设置报警、进行历史查询及打印报表等功能。

• 采用Wi-Fi网络通讯，成本低，传输稳定可靠。

• 采用开合式钳形传感器，结构紧凑，拆卸安装方便，不需要停电，可以很方便的对重点站、重点设备、异常设备进行长期监测。

二、产品主要组件

2.1 局部放电采集器

采用嵌入式高性能处理器，在保证高速采样的同时，大幅降低了装置功耗。各台数据采集装置通过Wi-Fi组网，远程通讯。各局放采集器采用就近DC24V供电，极大的简化了现场布线。实物如下图所示:

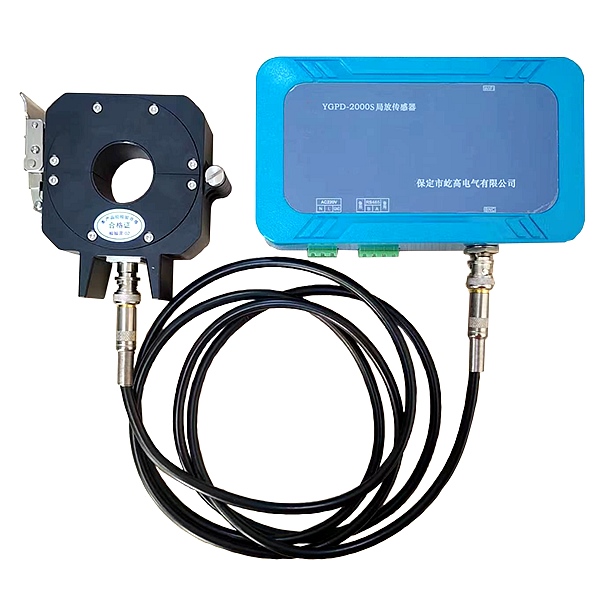

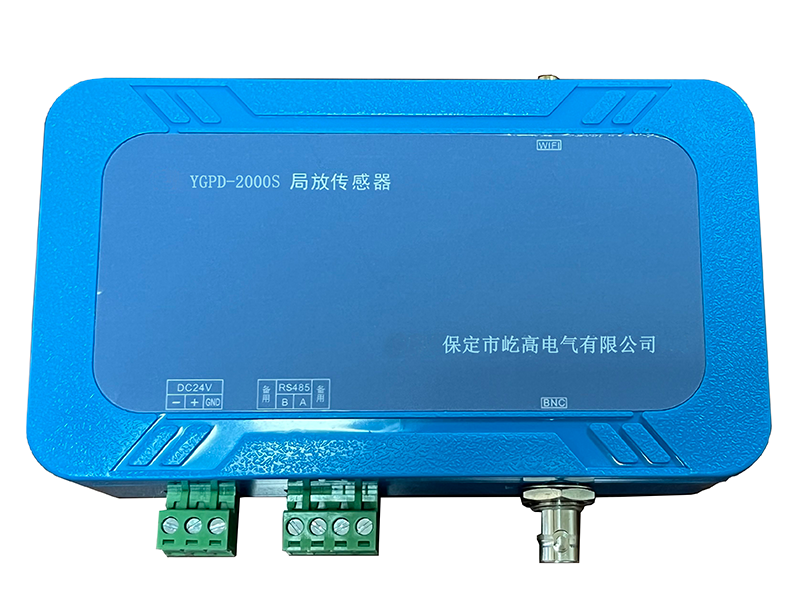

局部放电采集装置

性能指标：

2.2 高频脉冲电流传感器（HFCT）

高频脉冲电流传感器主要针对具有接地线的电缆接头，例如终端接头和带接地线的三相分体式电缆的中间接头。采用钳式结构设计，外壳采用铝合金材料，外表采用氧化绝缘工艺处理，接口是防水接头。利用罗氏线圈原理，实时感应0.3M-100MHz频带的信号，实现对电缆局部放电信号的耦合。实物如下图所示:

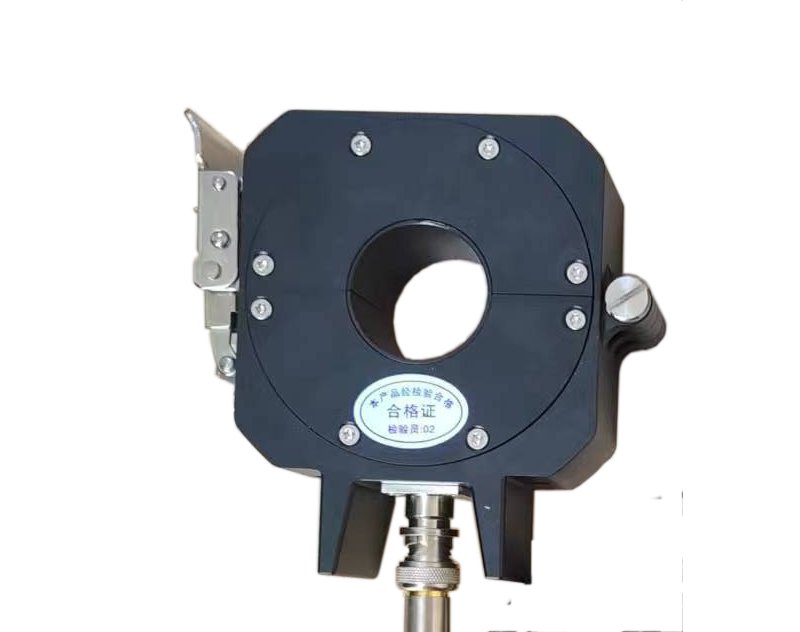

高频脉冲电流传感器

性能指标：
